Jak zaplanować gniazdka elektryczne w kuchni? Praktyczny poradnik

Jak zacząć planowanie gniazdek w kuchni?

Planowanie instalacji elektrycznej rozpocznij od projektu kuchni z wymiarami. Na rzucie powinny znaleźć się szafki dolne i wiszące, wysokość blatu, zlew, płyta grzewcza, lodówka, piekarnik, zmywarka, okap oraz ewentualna wyspa lub półwysep.

Jeśli układ mebli nie jest jeszcze ostateczny, nie zamawiaj punktów elektrycznych na podstawie ogólnego planu pomieszczenia. Gniazdko przesunięte o kilkanaście centymetrów może kolidować z korpusem szafki, szufladą albo przyłączem konkretnego urządzenia.

Przydatny będzie także plan sprzętów z dokładnymi modelami lub przynajmniej ich kartami montażowymi. Instrukcje określają sposób podłączenia, wymagane miejsce oraz położenie przewodu, dlatego ogólna zasada nie zastąpi sprawdzenia konkretnego AGD.

Jeśli kuchnia jest częścią otwartej strefy dziennej, warto wcześniej ustalić podział na strefę gotowania, przygotowywania posiłków i przechowywania. Pomocne zasady znajdziesz w poradniku jak urządzić salon z aneksem kuchennym, szczególnie przy planowaniu półwyspu oraz przejść.

Lista urządzeń, które trzeba uwzględnić

Podziel sprzęty na urządzenia stałe, zabudowane i przenośne. Pierwsza grupa wymaga punktów ustalonych względem mebli, druga łatwo dostępnych gniazd w strefie roboczej, a trzecia często także zapasu na zmianę sposobu korzystania z kuchni.

• urządzenia stałe: lodówka, zmywarka, piekarnik, płyta grzewcza i okap;
• sprzęty w zabudowie: mikrofalówka, ekspres, chłodziarka na napoje lub dodatkowy zamrażalnik;
• małe AGD używane na blacie: czajnik, toster, blender, robot kuchenny i ekspres do kawy;
• punkty dodatkowe: oświetlenie podszafkowe, filtr do wody, młynek do odpadów, ładowarka lub urządzenie planowane w przyszłości.

Gniazdka do sprzętów AGD w zabudowie

Gniazdko do lodówki, zmywarki, piekarnika czy mikrofalówki zwykle powinno znajdować się w miejscu, które nie blokuje wsunięcia urządzenia. Często oznacza to sąsiednią szafkę albo przestrzeń wskazaną przez producenta, a nie ścianę bezpośrednio za korpusem sprzętu.

Gniazdo umieszczone za zmywarką lub piekarnikiem może zwiększyć głębokość zabudowy i utrudnić prawidłowe dosunięcie urządzenia. Z kolei brak dostępu do punktu zasilającego komplikuje odłączenie sprzętu podczas naprawy.

W przypadku lodówki sprawdź, po której stronie znajduje się przewód i jak otwierają się drzwi. Przy mikrofalówce zabudowanej w słupku znaczenie ma wysokość urządzenia oraz to, czy gniazdo nie koliduje z tylną częścią wnęki.

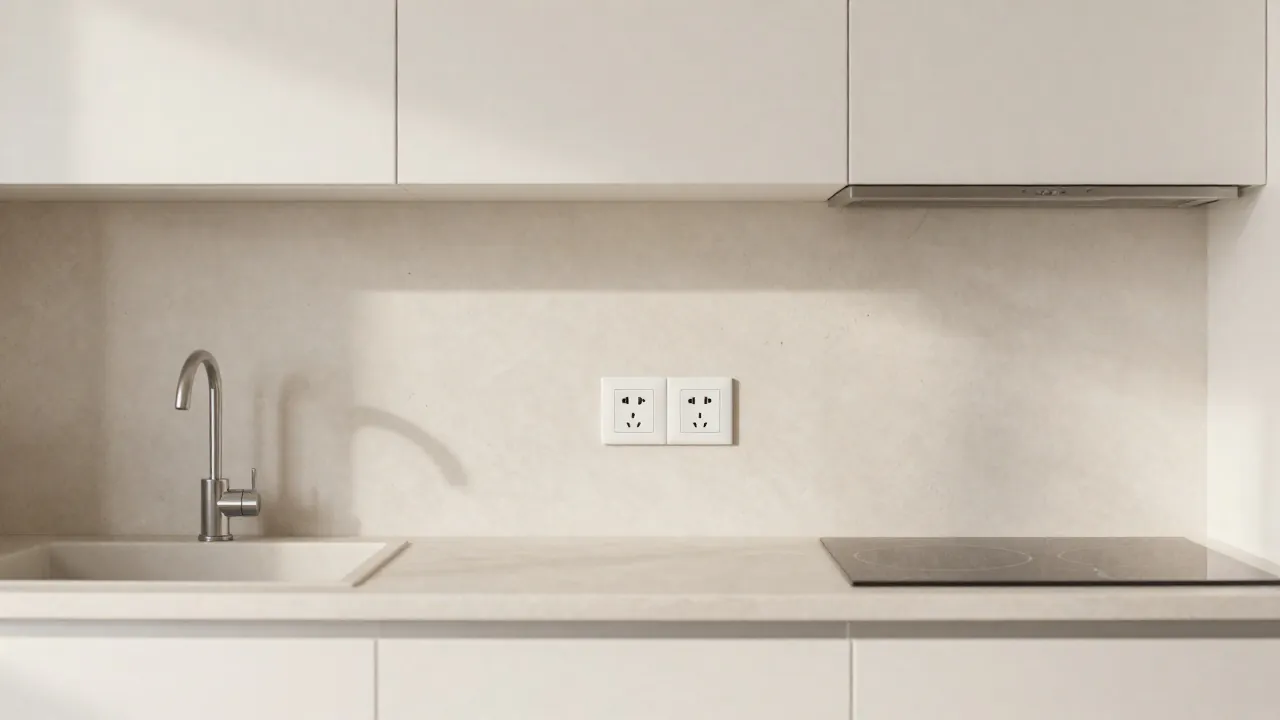

Jak zaplanować gniazdka nad blatem roboczym?

Gniazdka nad blatem służą przede wszystkim do sprzętów przenośnych. Rozmieść je przy miejscach, w których rzeczywiście przygotujesz napoje lub posiłki, zamiast skupiać wszystkie punkty w jednym narożniku.

Oddziel strefę mokrą przy zlewie i strefę wysokiej temperatury przy płycie. Konkretne odległości i sposób ochrony trzeba ustalić zgodnie z aktualnymi wymaganiami instalacyjnymi oraz projektem elektryka, ponieważ układ kuchni może znacząco zmieniać poziom ryzyka.

Gniazdko podwójne zwiększa elastyczność w miejscu, gdzie jednocześnie pracują na przykład ekspres i młynek albo czajnik i toster. Pojedynczy punkt może wystarczyć przy urządzeniu używanym sporadycznie, ale nie powinien zastępować rozsądnego zapasu w całej strefie roboczej.

Ile gniazdek zaplanować w kuchni?

Nie ustalaj liczby punktów według sztywnego minimum. Policz urządzenia używane jednocześnie, dodaj gniazda przy mniej oczywistych miejscach i sprawdź, czy przewody nie będą prowadzone nad zlewem, płytą albo przez przejście.

Praktyczne liczenie można przeprowadzić w kilku krokach:

1. zaznacz punkty dla każdego urządzenia stałego i zabudowanego;
2. wypisz małe AGD używane codziennie oraz sprzęty używane okazjonalnie;
3. dodaj punkty w narożnikach blatu, przy półwyspie, w szafce na urządzenia i przy wyspie;
4. zostaw miejsce na sprzęt, który może pojawić się po remoncie, na przykład filtr wody lub dodatkową zamrażarkę;
5. sprawdź, czy każde gniazdo pozostanie dostępne i czy nie wymaga użycia przedłużacza.

W małej kuchni szczególnie łatwo o niedobór punktów, bo jeden fragment blatu często pełni kilka funkcji. Jeśli przestrzeń jest ograniczona, pomocne mogą być także zasady organizacji opisane w artykule o tym, jak optycznie powiększyć małe mieszkanie, choć nie zastąpią one projektu instalacji.

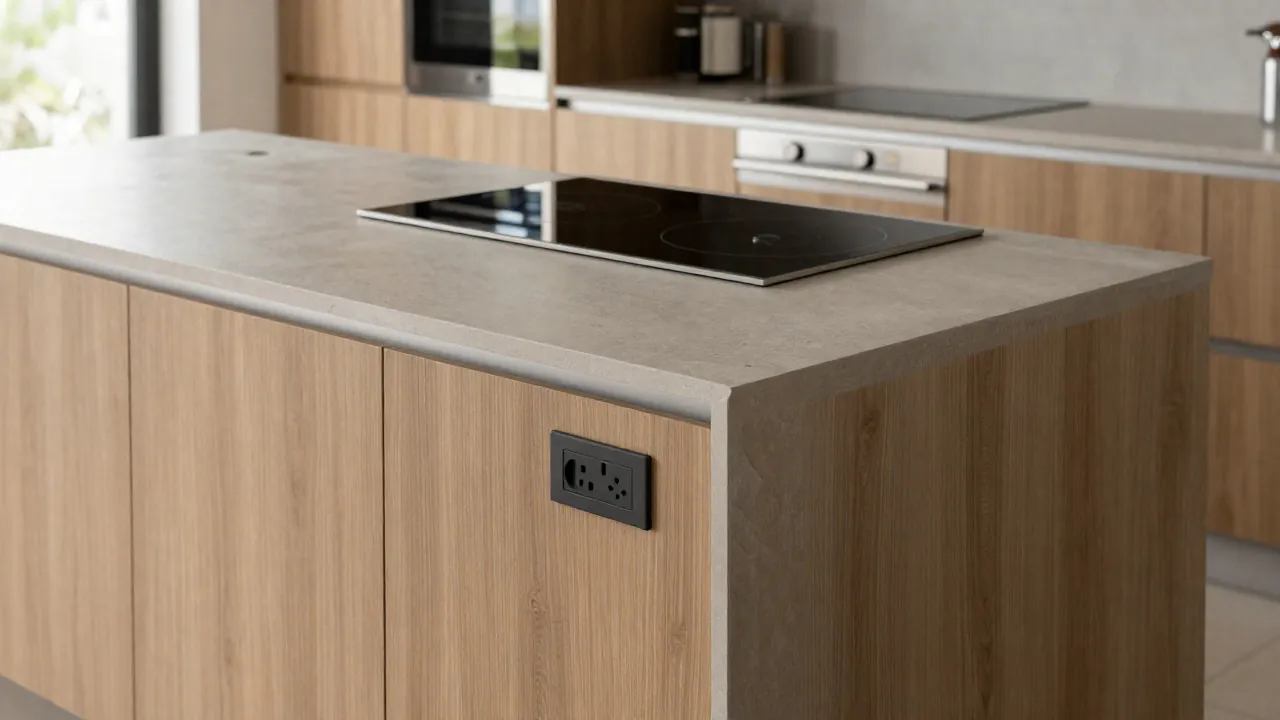

Gniazdka przy wyspie i półwyspie kuchennym

Wyspa lub półwysep potrzebują dodatkowych punktów wtedy, gdy przygotowujesz tam posiłki, używasz małego AGD, ładujesz urządzenia albo planujesz płytę grzewczą. Oświetlenie i gniazdka w wyspie wymagają zaplanowania przewodów przed wykonaniem posadzki i zabudowy.

Nie prowadź przewodu przypadkową trasą pod gotową podłogą. Przy wyspie trzeba wcześniej ustalić jej dokładne wymiary, położenie szafek, ewentualny cokół oraz sposób doprowadzenia zasilania.

Obwody elektryczne a urządzenia dużej mocy

Gniazdko użytkowe nad blatem nie jest tym samym co obwód zasilający piekarnik lub płytę indukcyjną. Urządzenia o dużej mocy mogą wymagać dedykowanych obwodów i odpowiednich zabezpieczeń, ale nie oznacza to, że każde AGD automatycznie potrzebuje osobnego obwodu.

Dobór przewodów, zabezpieczenia nadprądowego, wyłącznika różnicowoprądowego i sposobu podłączenia powinien wynikać z mocy urządzeń, stanu instalacji oraz projektu elektrycznego. Nie dobieraj tych parametrów na podstawie przypadkowego schematu znalezionego w internecie.

Jeśli remontujesz starszą kuchnię, elektryk powinien ocenić istniejącą instalację, jej obciążalność i możliwości rozbudowy. Przy nowej instalacji łatwiej przewidzieć rozdzielenie obwodów, ale również wtedy trzeba uwzględnić konkretne modele sprzętów.

Przykładowy układ gniazdek w małej kuchni i kuchni z wyspą

W małej kuchni z zabudową przy jednej ścianie zaplanuj osobne punkty dla lodówki, zmywarki, piekarnika, płyty, okapu i ewentualnej mikrofalówki. Nad blatem rozmieść kilka punktów użytkowych w dwóch strefach, na przykład przy miejscu do przygotowywania napojów i przy wolnym fragmencie blatu.

W kuchni z wyspą lista rośnie o punkty związane z funkcją wyspy. Jeśli znajduje się na niej płyta, potrzebne będzie zasilanie przewidziane dla tego urządzenia; jeśli służy tylko do pracy i spożywania posiłków, wystarczą punkty użytkowe dobrane do planowanego sprzętu.

To przykłady sposobu myślenia, a nie gotowe schematy. Ostateczne rozmieszczenie zależy od mebli, instrukcji AGD, instalacji budynku i wymagań elektryka.

Najczęstsze błędy przy planowaniu gniazdek

Najczęściej problem zaczyna się od zbyt wczesnego zamówienia punktów. Równie kłopotliwe jest kopiowanie układu z innej kuchni, mimo że różnią się głębokość szafek, modele urządzeń i sposób korzystania z blatu.

• planowanie instalacji przed ustaleniem zabudowy i sprzętów;
• umieszczanie gniazd bezpośrednio za zmywarką, piekarnikiem lub lodówką;
• zbyt mała liczba punktów nad blatem i późniejsze używanie przedłużaczy;
• pominięcie okapu, oświetlenia meblowego, filtra wody i wyspy;
• brak dostępu do gniazd potrzebnych przy serwisie;
• założenie, że jeden obwód obsłuży wszystkie urządzenia;
• samodzielna zmiana zabezpieczeń lub podłączanie urządzeń dużej mocy.

Kiedy układ instalacji trzeba skonsultować z elektrykiem?

Konsultacja jest konieczna przy płycie indukcyjnej, piekarniku i innych urządzeniach dużej mocy, a także wtedy, gdy zmieniasz obwody lub rozbudowujesz starą instalację. Fachowej oceny wymagają również punkty w pobliżu wody, przewody prowadzone do wyspy oraz modyfikacja zabezpieczeń w rozdzielnicy.

Elektryk z uprawnieniami powinien potwierdzić, czy zaplanowane urządzenia mogą pracować w danym układzie i jak rozdzielić ich zasilanie. Przed spotkaniem przygotuj rzut kuchni, listę modeli AGD, planowane punkty nad blatem oraz informacje o istniejącej instalacji.
